バンダイ ミレニアム・ファルコンの電飾が少し進んだんで載っけておきます。

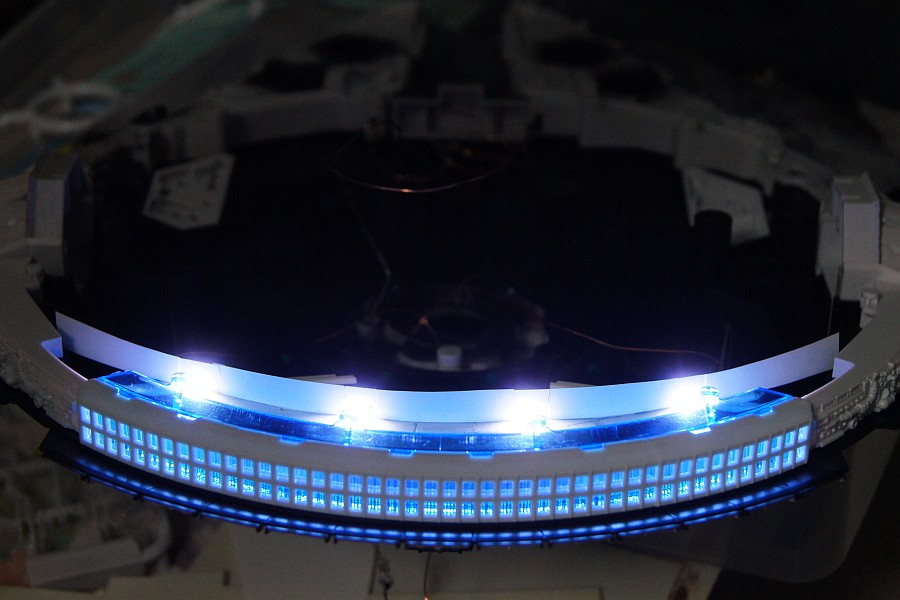

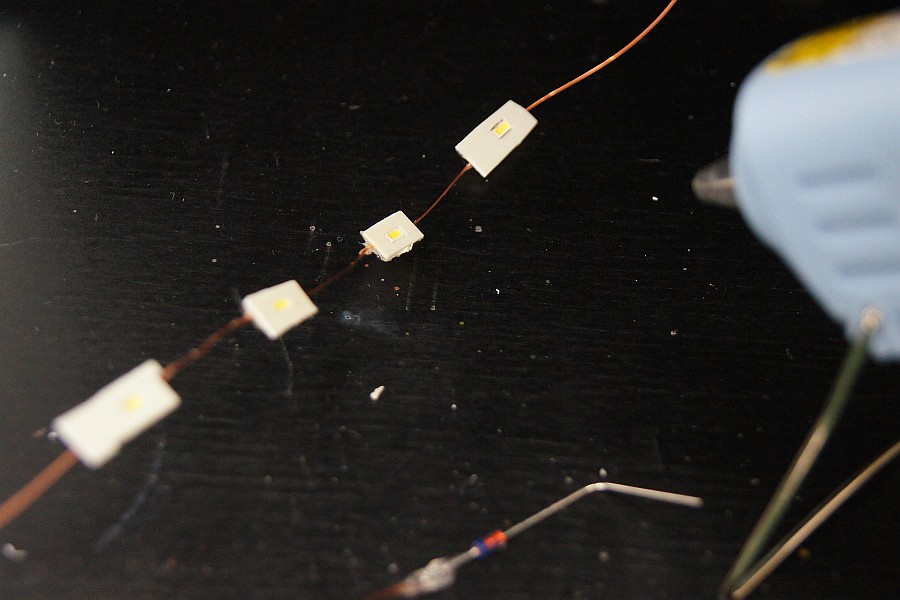

メインエンジンは、秋月電子の白色大出力チップLED４つと18mAのCRDを直列に繋いで光らせます。

半田付けしたあと、プラ版に穴を開けたものをグルーガンでくっつけてから、固定用のプラ版で位置を決めていき、裏を黒く塗ったプラペーパーで遮光しております。

こんな感じ。このLEDは、まだまだ電流流せるけど、18mAでも結構明るいです。

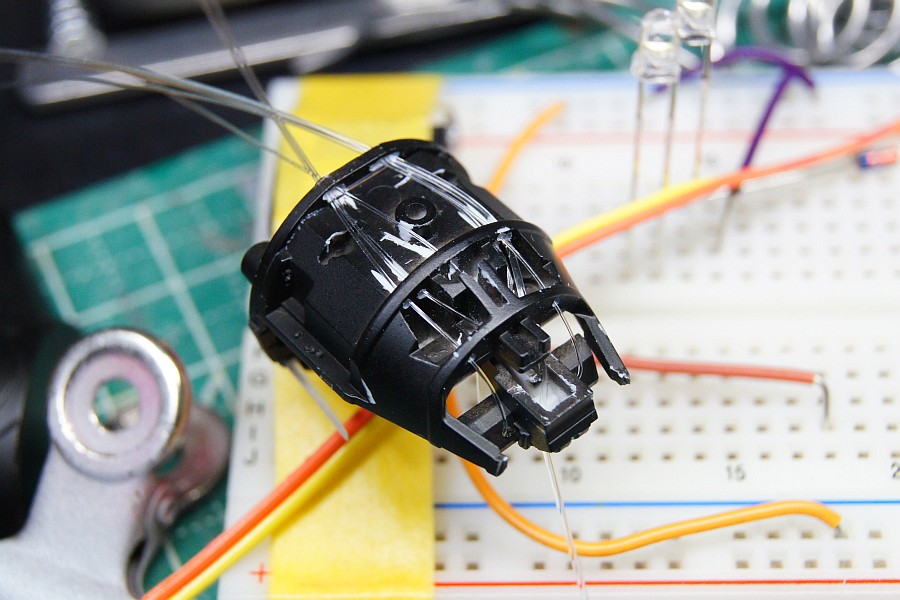

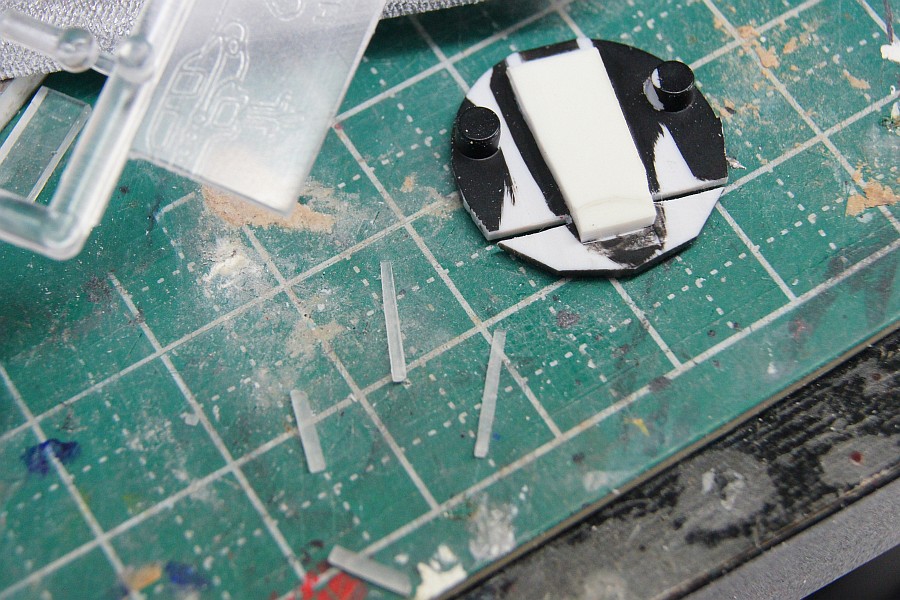

コックピットは、どろぼうひげさんの方法を参考にやってみました。ただ、太めのファイバーを持ってないんで透明ランナーを切り出して蛍光灯部分のパーツを作成。

ドアは閉めました。

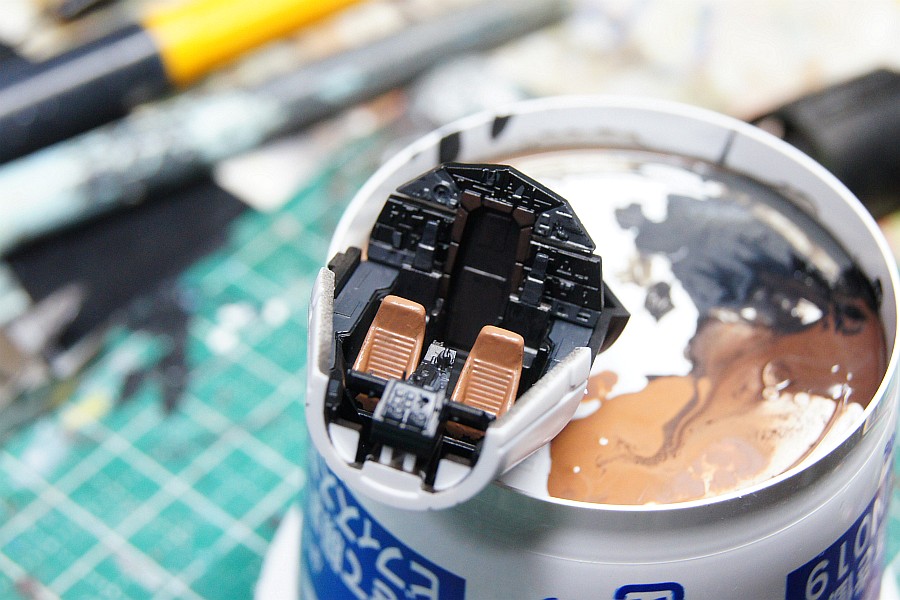

色はこんなもんでしょう。

サイドの蛍光灯も裏から光らせるんで、パーツを上から見たら先細りにしてみたけど、うまく光ってくれるでしょうかねえ？

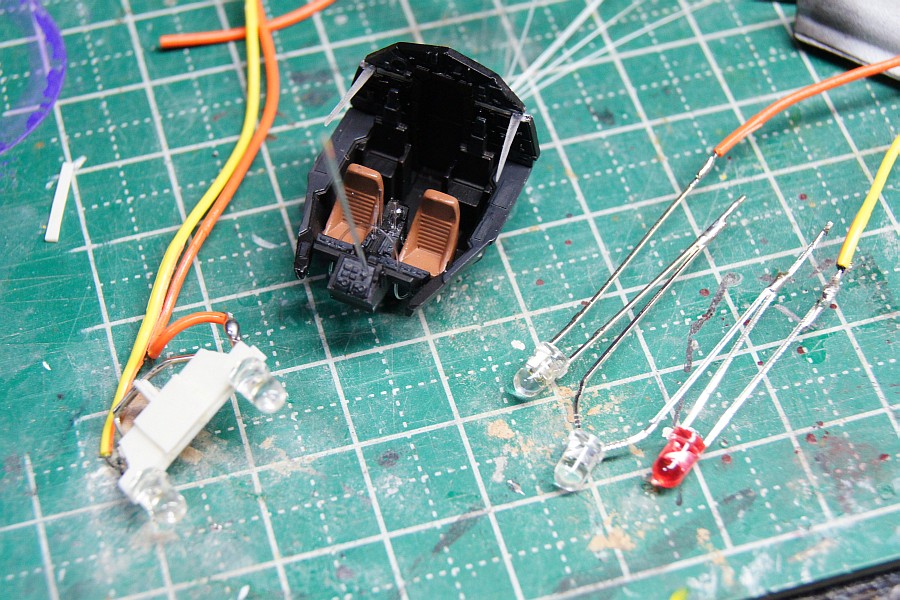

コンソールは、赤、青、イルミネーションのLEDで光らせることにした。

ファイバーをはわせる場所が無くて大変。ちょっとさみしいけど、なんか面倒になってきたんでこんなところにしとこうか…。

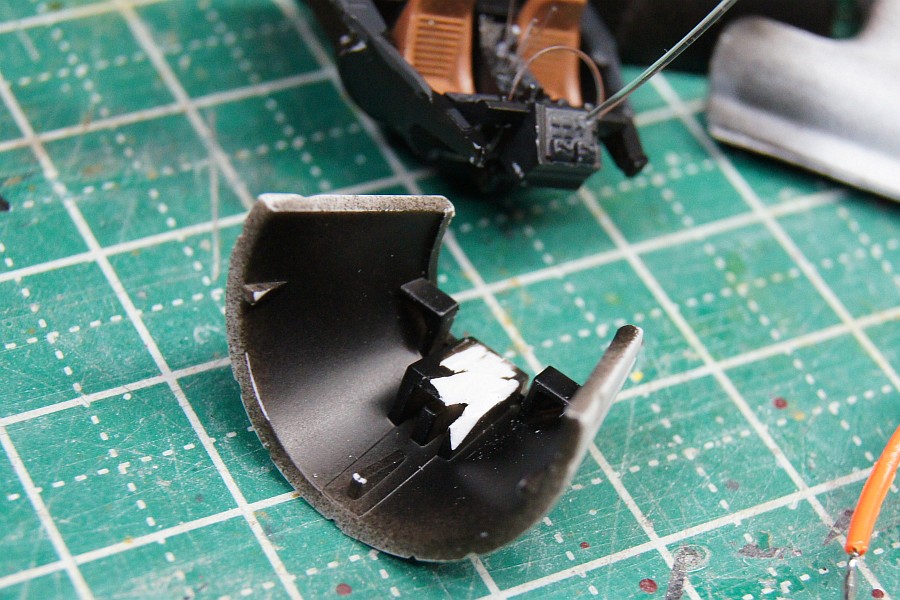

なんか、いろいろ削っております。全部削り落とすと位置が決まらなくなりそうなんで、部分的に。

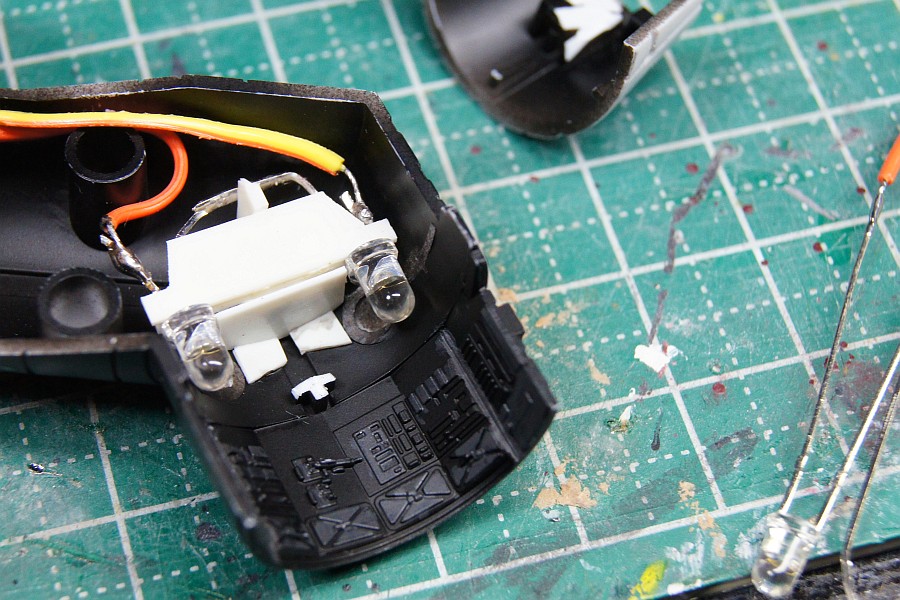

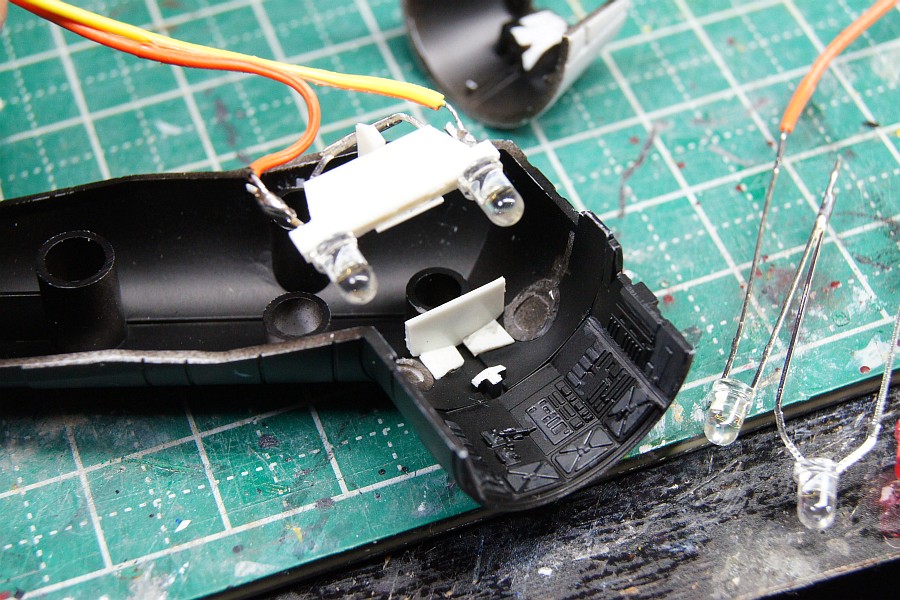

蛍光灯は、白色LEDをこんな感じにプラ版で固定しておいて、

このあたりに接着する予定。

果たしてうまくいくだろうか…。

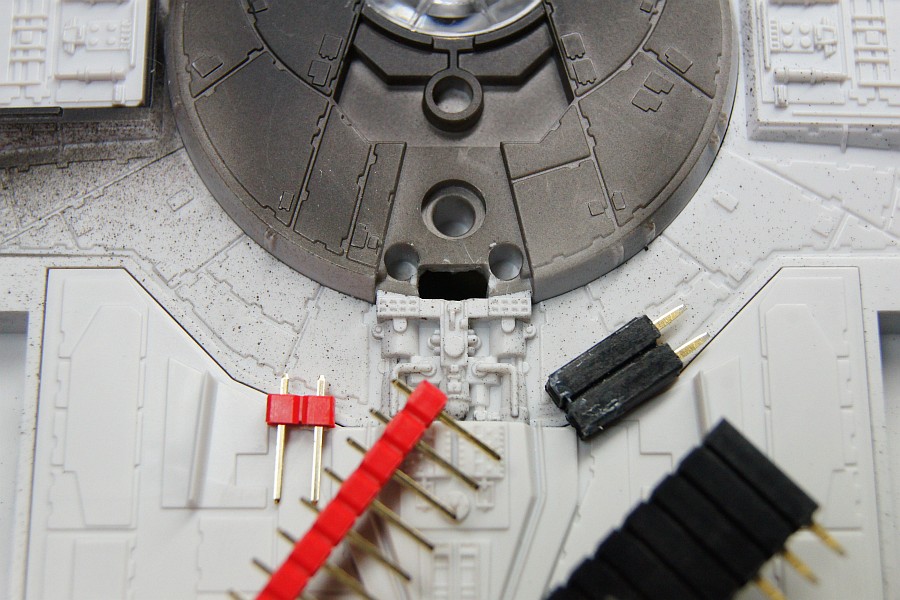

あと、電源は12VのACアダプターを使う予定なんで、これまたどろぼうひげさんの真似をして、ピンヘッダとピンソケットで簡易コネクタを作成。穴の位置はどろぼうひげさんとは逆に後ろ側にしております。

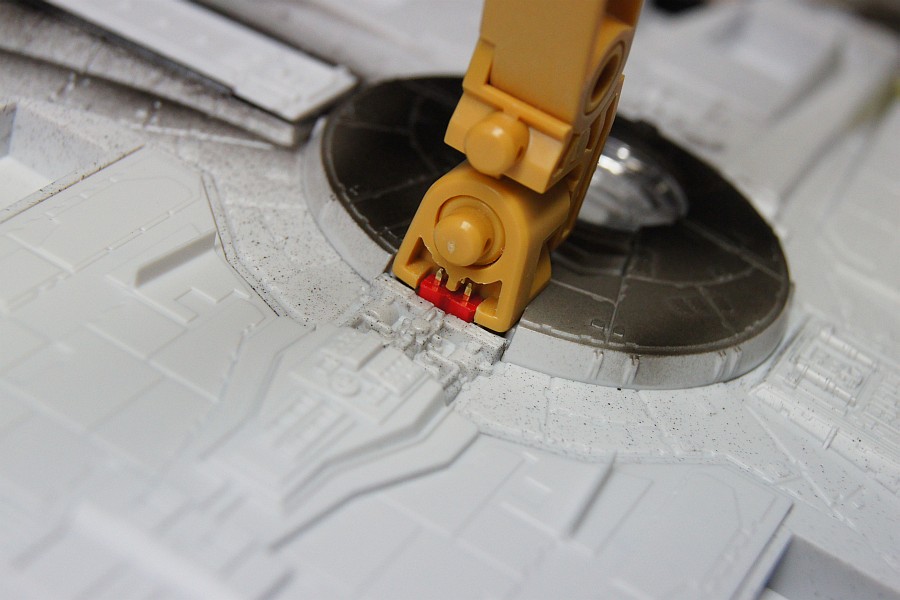

このようになる予定。

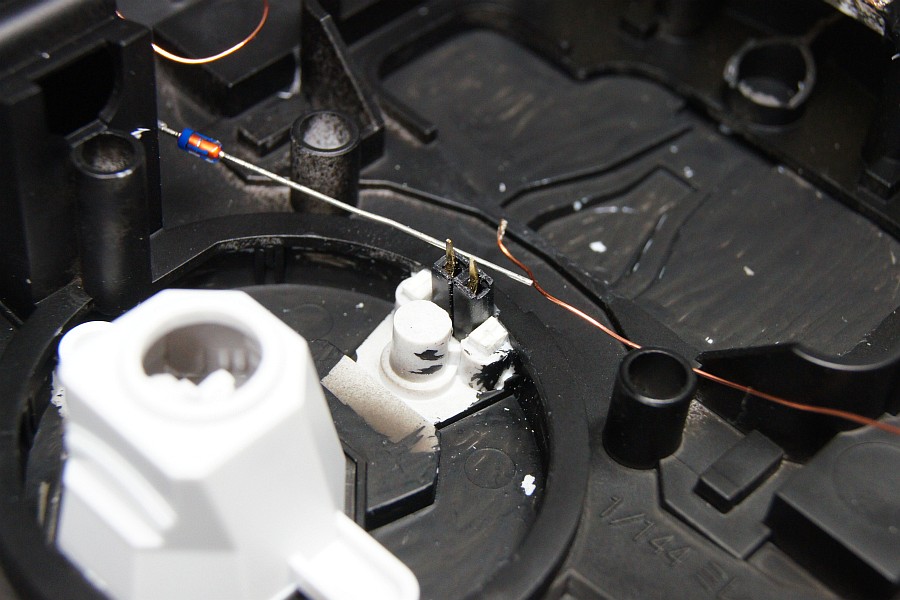

本体側。

今日はここまで。
