SDF-1 マクロス 要塞艦 アームドの電飾
2015-05-06 19:54:33
電飾やるならやるで手を付けないとなんも進まないんで、まずはアームドの電飾をやってみた。
LEDは秋月電子の通販で購入。買ったのは、赤、青、そしてイルミネーションフルカラーというもの。

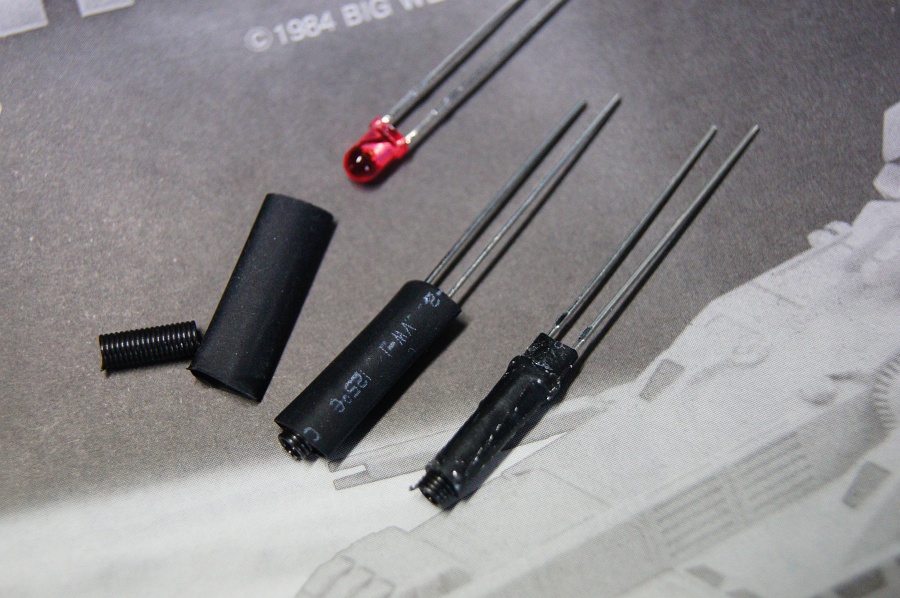

LEDと光ファイバーの固定については、いろいろ考えたけど、適当なプラパイプも無いんで、熱収縮チューブを使うことにした。
甲板の下に配置したいので、薄くするためにLEDの根本の太いところは削っておいてからチューブをかぶせ、先に光ファイバーを差し込み易いようにスプリングを切ったものを入れて、はんだごての熱で収縮させれば完成。ヒートガンとかは持ってないのだ。

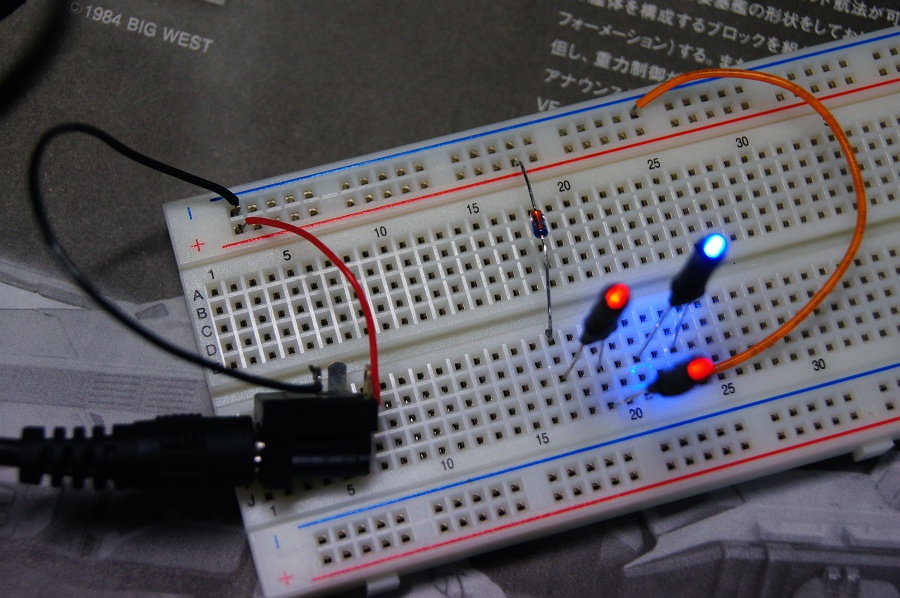

点灯テストの様子。
どろぼうひげさんのサイトやモデグラの記事を参考にして、12V1AのACアダプターを使い、電流の調整には定電流ダイオード(15mA)を使用。
おしりから光がもれてたんで、チューブの切れ端を突っ込んで黒い塗料で塗っておいた。
あとは、半田付けして、適当に甲板の下あたりに接着。
光ファイバーはエスカの0.5mmと0.25mm径のものを使用。こいつらは通販だと共立エレショップかAmazonでしか見つけられなかった。

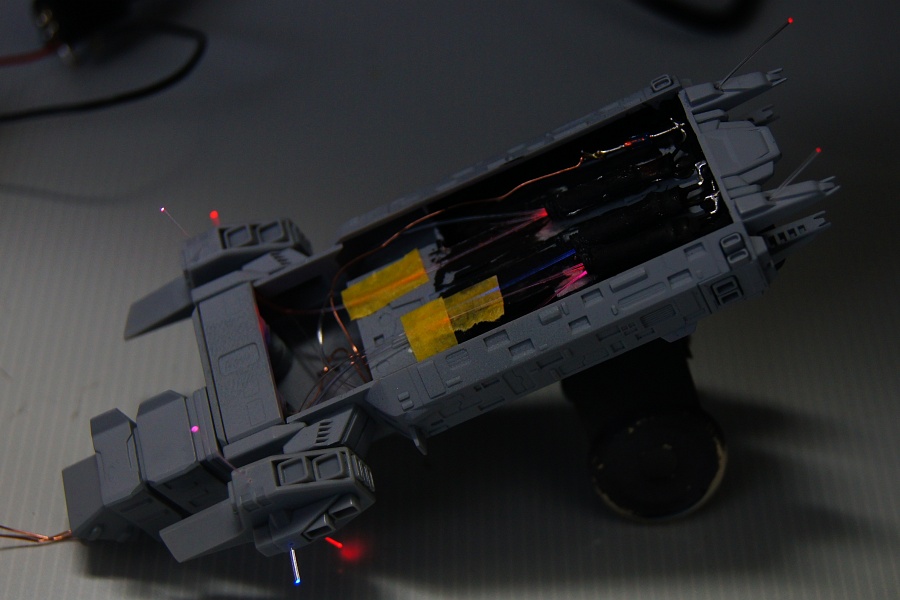

それぞれ0.6mmと0.3mmのピンバイスで開けておいた穴に通して、折れないようにはわせてLEDユニット（＾＾;の先に突っ込み、もういっぺん点灯テスト → OKだ！
なんか寂しいんで、もうちょっとファイバーを植えておこうと思うけど、結構取り扱い難しいもんだなあ。
